はじめに
光を吸収する物質の界面にてフレネル係数とブリュスター角を考えると、分からなくなったので解説する記事の第2回です。
前回記事で周辺知識と吸収のないときのブリュスター角の求め方について説明しました。今回は、吸収がある場合を考えます。吸収を考えると、P偏光照明にて反射率は0にならず、ブリュスター角が存在しないことが理解できます。
前回記事
複素屈折率とフレネル反射
P偏光に対するフレネル係数は下記で求められるのでした。
$$r_p = \frac{\tilde{n}_2 \cos \theta_1 – \tilde{n}_1 \cos \theta_2}{\tilde{n}_2 \cos \theta_1 + \tilde{n}_1 \cos \theta_2}$$- $n_1$: 入射側の屈折率（空気なら $1$）
- $n_2$: 反射側の物質の屈折率
- $\theta_1$: 入射角
- $\theta_2$: 屈折角（スネルの法則から求める）
吸収を考えると屈折率は複素数になりますが、フレネル係数の公式はそのまま成立します。$\theta_2$も複素数となりますが、これは光を進む方向としては考えらません。以下では意味には踏み込まず、そういうものとしてそのまま進めます。
ブリュスター角は$r_p$がゼロになる条件で求められるのでした。分子が0として下式が必要です。
$$\tilde{n}_2 \cos\theta_1 = \tilde{n}_1 \cos\tilde{\theta}_2$$更に$\tilde{\theta}_2$ もスネルの法則を満たさなければならないので、この2つの条件式を同時に満たす実数の $\theta_1$ を探すことになります。
(入射角は実験条件のパラメータなので実数)
この式の実物と虚部が両方ともに0となるように実数の入射角$\theta_1$を決めることが必要になります。式2個に対して自由度が1個なので、一般に解は存在せず$r_p$はゼロになりません。
吸収がある時のフレネル係数と擬ブリュスター角
実際にPythonでフレネル係数を計算してみます。
屈折率は1.5として、徐々に消衰係数($\kappa$)を0,0.3,0.6,1と大きくしていってみます。
import numpy as np
import matplotlib.pyplot as plt
def snell_theta2(n1, n2, theta1):
return np.arcsin(n1 * np.sin(theta1) / n2)
def r_p(n1, n2, theta1):
theta2 = snell_theta2(n1, n2, theta1)
return (n2 * np.cos(theta1) - n1 * np.cos(theta2))/(n2 * np.cos(theta1) + n1 * np.cos(theta2))
theta1 = np.linspace(0.01, np.pi/2 - 0.01, 500)
n1 = 1.0
n2_base = 1.5 # 屈折率の実部は固定
for kappa in [0.0, 0.3, 0.6, 1]:
n2 = n2_base + 1j * kappa
Rp = np.abs(r_p(n1, n2, theta1))**2
min_angle = np.degrees(theta1[np.argmin(Rp)])
print(f"κ={kappa}: 最小反射率={Rp.min():.4f} 角度={min_angle:.1f}deg")
plt.plot(np.degrees(theta1), Rp, label=f"κ={kappa}")
plt.xlabel("Incident Angle [deg]")
plt.ylabel("$R_p$")
plt.ylim(0,0.2)
plt.legend()
plt.grid(alpha=0.3)
plt.show()

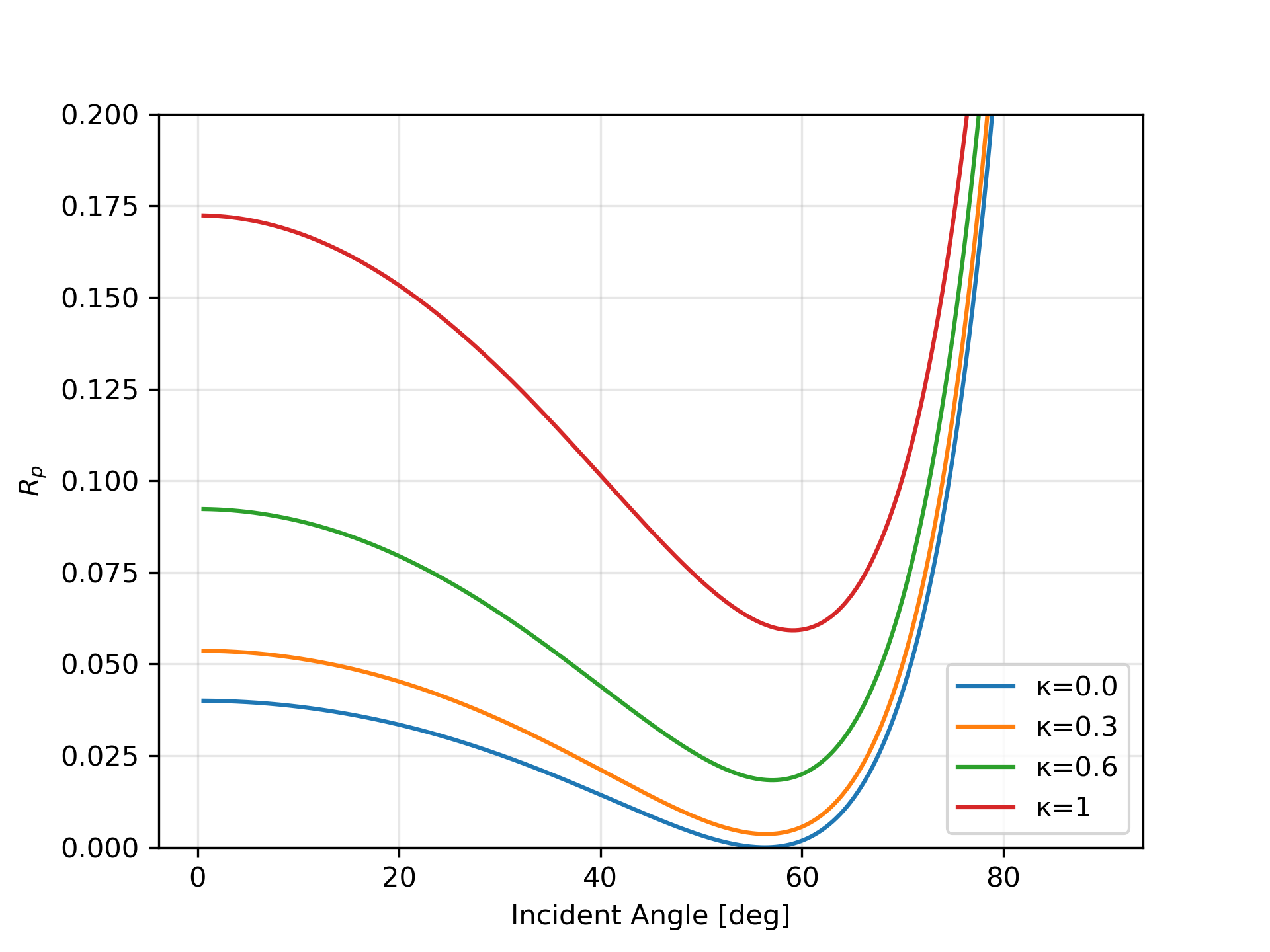

κ=0.0: 最小反射率=0.0000 角度=56.3deg
κ=0.3: 最小反射率=0.0036 角度=56.5deg
κ=0.6: 最小反射率=0.0183 角度=57.0deg
κ=1: 最小反射率=0.0592 角度=59.2deg
$\kappa=0$の時は入射角56度でゼロになっていて(前回記事参照)確かにブリュスター角ですが、$\kappa$がゼロより大きくなると、反射率はゼロまで落ちておらずブリュスター角が存在しないことが確認できます。
また吸収が強いほど反射率が高くなっていて、ここは少し直感に反する所です。
なぜでしょうか？私は感覚的には下記で理解しています。
物質に光が入射すると、光の電場によって物質中の電子が強制的に振動させられます。
吸収のない誘電体では、この振動した電子が再放射する波が綺麗に重なり合い、特定の角度（ブリュスター角）で反射を打ち消し合いますが、吸収がある物質では電子の振動に『位相の遅れ』や『エネルギーの散逸（熱への変換）』が生じます。
このため、再放射される波の位相や振幅が理想的な条件からズレてしまい、結果として『反射を完全に打ち消し合う（反射率0にする）』という状態が作れなくなるのです。
反射率はゼロにはなりませんが最小値を取り、これを擬ブリュスター角とよびます。
擬ブリュスター角を解析的に求める方法は調べた限り見つからず、pythonで計算したように数値計算で、反射率最小となる角度を拾うのが良さそうです。
次回
角度が複素数となる場合は、光の進む方向を意味しないと書きました。
実際には吸収がある物質での光の進む方向を知りたいケースは多いと思いますので、その辺りを整理できたらいいなと思います。
まとめ
本記事では吸収があるときのブリュスター角について説明をしました。
・吸収があるとP偏光でも反射率が0にならない
・P偏光で反射率最小となる角度を擬ブリュスター角とよぶ
・擬ブリュスター角を求める際は総当たりで反射率をもとめるのがよい
物質の吸収を考えるというのは、自然と思いますが、広く知られているフレネル係数、ブリュスター角の性質が変わっている点は、とても面白く、またなぜ教科書での扱いが軽いのだろうと思います。
